Atividade 3

Estimar a tensão admissível de uma fundação direta a partir do resultado de uma prova de carga sobre placa, cujo resultado está apresentado ao lado. Desprezar o efeito do tamanho da fundação. (σadm= 0,32 e 0,23MPa)

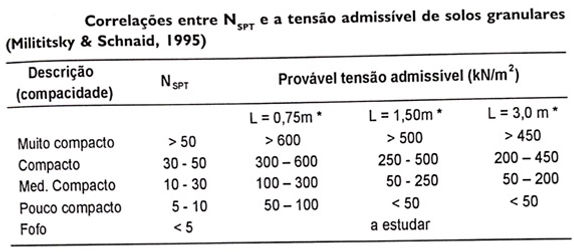

Métodos Diretos (Milititsky e Schnaid, 1995)

Solos Grossos

Solos Finos

Segurança nas Fundações Rasas ou Diretas (NBR 6122 de 2010)

Itens da Norma NBR 6122 (2010)

Dimensionamento de Blocos

Os blocos são elementos de grande rigidez executados com concreto simples ou ciclópico (portanto não armados), dimensionados de modo que as tensões de tração neles produzidas sejam absorvidas pelo próprio concreto.

Determinar a altura, usar o maior “h” entre:

O valor do ângulo α é tirado do gráfico ao lado, entrando-se com a relação σs/σt, em que σs é a tensão aplicada ao solo pelo bloco (carga do pilar + peso próprio do bloco dividido pela área da base) e σt é a tensão admissível à tração do concreto, cujo valor é da ordem de 25 fck (Mpa), não sendo conveniente usar valores maiores que 0,8 Mpa.

σs - tensão aplicada ao solo pelo bloco

σt - tensão admissível à tração do concreto

Atividade 1

Dimensionar um bloco de fundação confeccionado com concreto fck = 15 Mpa, para suportar uma carga de 1700 KN aplicada por um pilar de 35x60 cm e apoiado num solo com σs= 0,4Mpa. Desprezar o peso próprio do bloco. Pode-se adotar para os lados 2,2 x 2,1m. (h= 1,51 m)

Métodos de Dimensionamento

Métodos Semi-Empíricos

Prova de Carga

A ordem de grandeza de tensão admissível do solo, com base no resultado de uma prova de carga (desprezando-se o efeito de tamanho da sapata), e obtida da seguinte maneira:

Solos com predominância de ruptura geral:

Onde:

σadm = tensão admissível

σr = tensão de ruptura

Solos com predominância de ruptura local:

Onde:

σ25 = tensão correspondente a um recalque de 25mm (ruptura convencional)

σ10 = tensão correspondente a um recalque de 10 mm (limitação de recalque)

Em que é a tensão correspondente a um recalque de 25mm (ruptura convencional) é a tensão correspondente a um recalque de 10 mm (limitação de recalque).

É importante, antes de se realizar uma prova de carga, conhecer o perfil geotécnico do solo para evitar interpretações erradas. Assim, se no subsolo existirem camadas compressíveis em profundidades que não sejam solicitadas pelas tensões aplicadas pela fundação, a prova de carga não terá qualquer valor para se estimar a tensão admissível da fundação da estrutura, visto que o bulbo de pressões desta é algumas vezes maior do que o da placa.

Atividade 2

Estimar a tensão admissível de uma fundação direta a partir do resultado de uma prova de carga sobre placa, cujo resultado está apresentado ao lado. Desprezar o efeito do tamanho da fundação. (σadm= 0,26 e 0,275MPa)

Definições

Fundações:

Wikipedia: “A fundação é um termo utilizado na engenharia para designar as estruturas responsáveis por transmitir as solicitações das construções ao solo.”

Braja M. Das: “A parte inferior de uma estrutura geralmente é chamada de fundação. Sua função é transferir a carga da estrutura para o solo sobre o qual está apoiada. Uma fundação projetada de modo correto transfere a carga pelo solo sem sobrecarregá-lo. Uma sobrecarga excessiva pode resultar em recalque excessivo ou rupturas por cisalhamento no solo, danificando a estrutura. Desse modo, engenheiros geotécnicos e estruturais que projetam fundações devem avaliar a capacidade de carga dos solos.”

Fundações Rasas:

Urbano R. Alonso: “As fundações rasas são as que se apoiam logo abaixo da infraestrutura e se caracterizam pela transmissão da carga ao solo através das pressões distribuídas sob sua base.”
NBR 6122 de 2010: “É o elemento de fundação em que a carga é transmitida ao terreno pelas tensões distribuídas sob a base da fundação, e a profundidade de assentamento em relação ao terreno adjacente à fundação é inferior a duas vezes a menor dimensão da fundação.”
